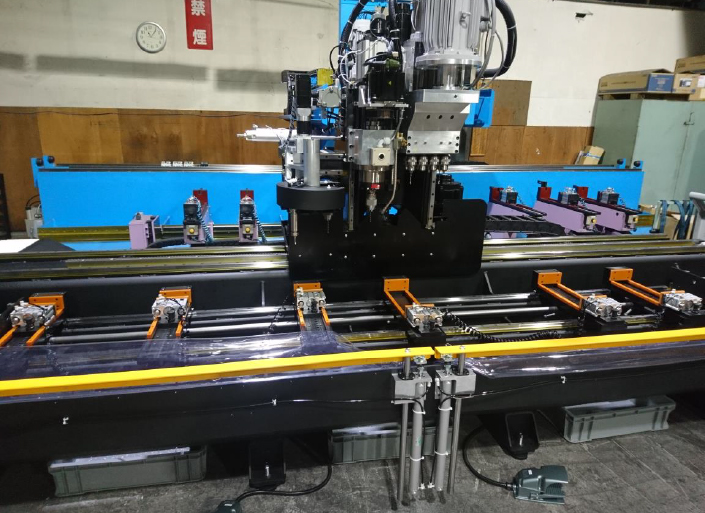

プロファイルマシニングセンタ「INXⅡ」

プロファイルマシニングセンタ「INXⅡ」

用途

アルミ押出材の部材加工

特徴

・G コード知識が一切不要の完全対話式自動プログラム (Windows 搭載 )

・選択式ギャングヘッド主軸で工具交換が最短約 1 秒 (ATC は約 10 秒 )

・標準主軸構成 BT30-ATC8 軸・ギャングヘッド 8 軸の計 16 軸仕様

・タッチパネル操作による簡単なオペレーション

・左右交互運転によりアイドルタイムを短縮

・NC の操作経験がない方でも半日程度の講習で使用可能

・ギャングヘッドを使用することによりATC回数を減らしサイクルタイムを短縮

・QR コードリーダーによる加工プログラムの自動取込み

・左右交互運転機能を標準仕様にしました。

・ミラーイメージを使用していないので、1 つの加工プログラムで右側基準・左側基準両方で加工できます。

・プログラムの作成は加工工程順に加工パターンを選択するだけです。

・加工プログラムの管理は PC で行いますので、一般的な NC のようにプログラムを番号で管理する必要はありません。また、加工プログラムの登録数に制限はありません。

・フォルダごとにデータを保存すれば、データ管理が容易になります。

・USB や LAN によるプログラムデータの入出力も装備

・事務所でデータを作成するための PC 用ソフトも無償提供。

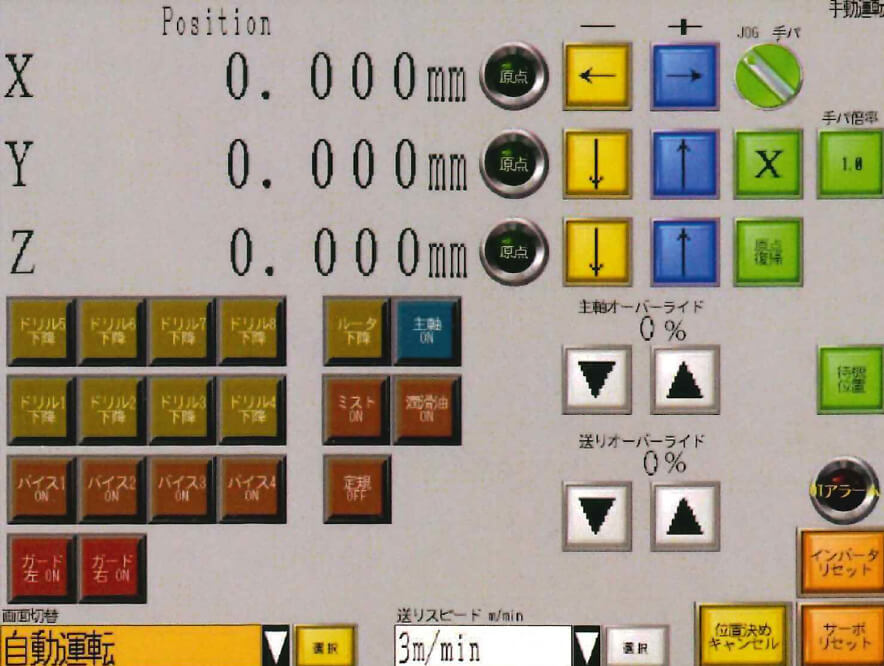

  • 手動操作画面

    手動操作画面

  • NC操作盤

    NC 操作盤

  • 加工ユニット拡大画像

    加工ユニット拡大画像

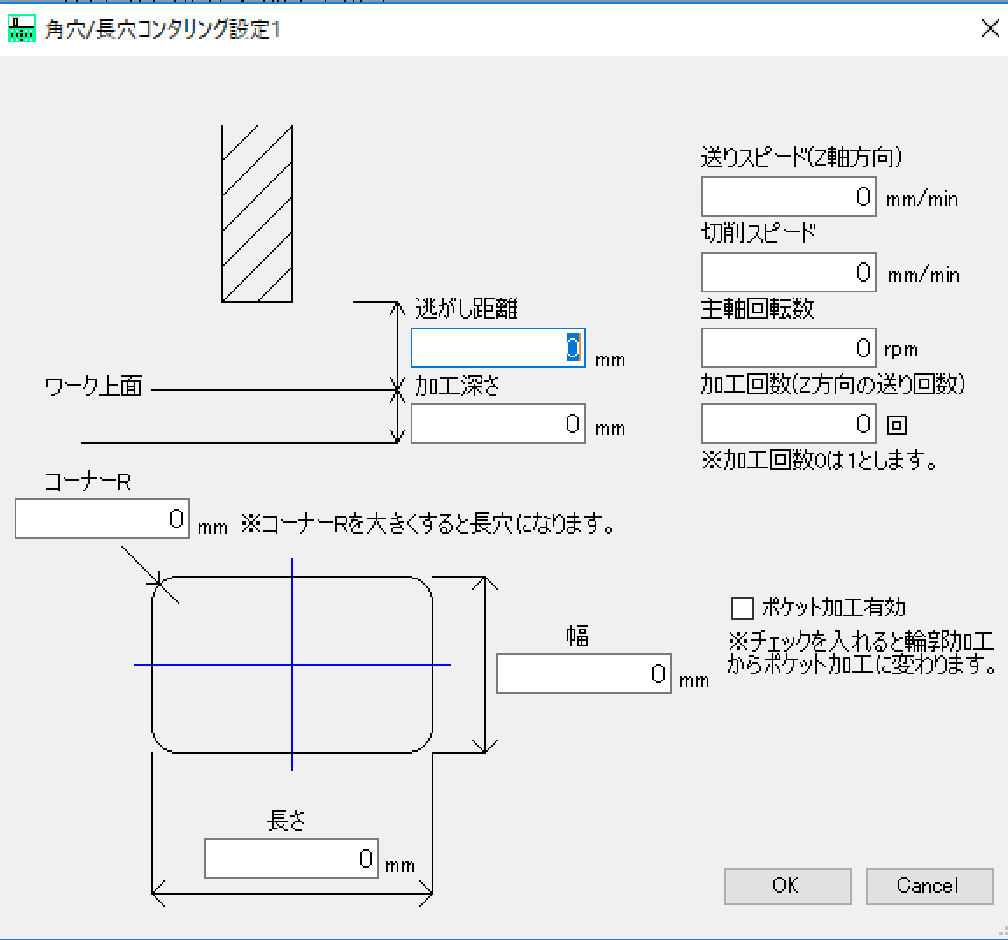

絵付加工対話入力で誰でも簡単にプログラム作成
絵付加工対話入力で誰でも簡単にプログラム作成

絵付加工対話入力で誰でも簡単にプログラム作成

・標準加工内容 ドリル・タップ・コンタリング ( ポケットを含む ) 加工

機械仕様
X 軸加工範囲 2000 ~ 8000mm まで任意に設定
Y 軸加工範囲 300mm
Z 軸加工範囲 250mm
X/Y/Z 軸移動速度 60/15/15m/min
最小設定単位 0.001mm
手動テパ設定 1/0.1/0.01mm
加工主軸数 BT30 ATC8 軸 ギャングヘッド 8 軸
主軸回転数 ATC 主軸 MAX6000rpm ギャング軸 MAX3600rpm
エアーバイス 6 個
基準定規 左右両方
オプション
・エアーバイス追加
・X 軸高速仕様
・自動工具長測定機能
・リジットタッピング
・加工パターンの追加
・バーコードや QR コードによるプログラムデータ読込み
・遠隔地からのリモートメンテナンス機能 ( 日本国内のみ )
・加工指示書から加工プログラムを自動で作成 ( お客様の IT システムとの連動 )
標準仕様以外にも対応いたしますので、お気軽にご相談ください。

専用機製作事例

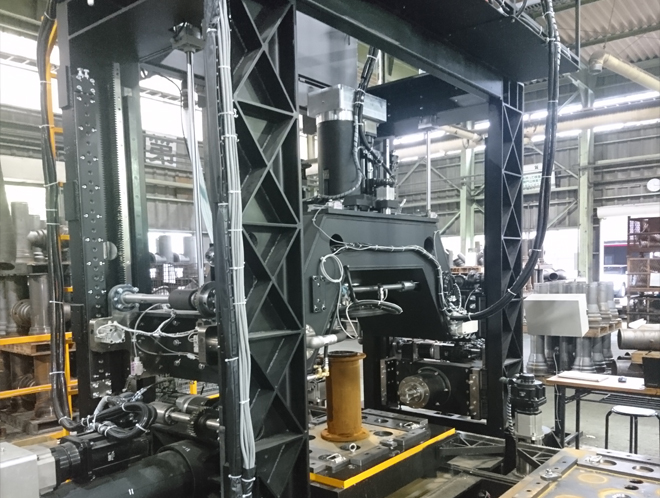

  • 水圧試験機

    水圧試験機

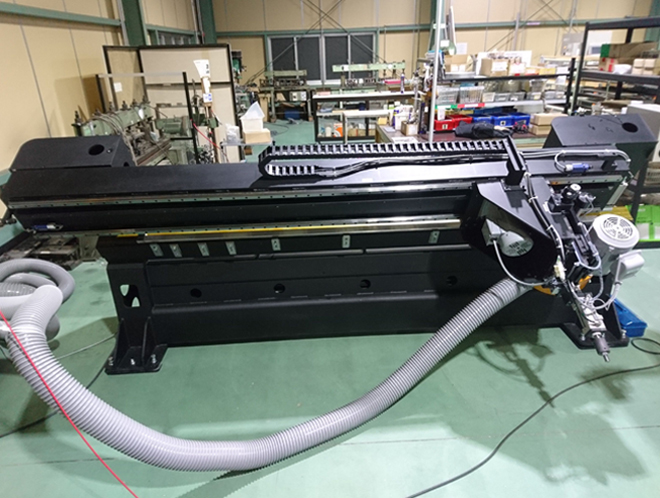

  • 専用切断機

    専用切断機

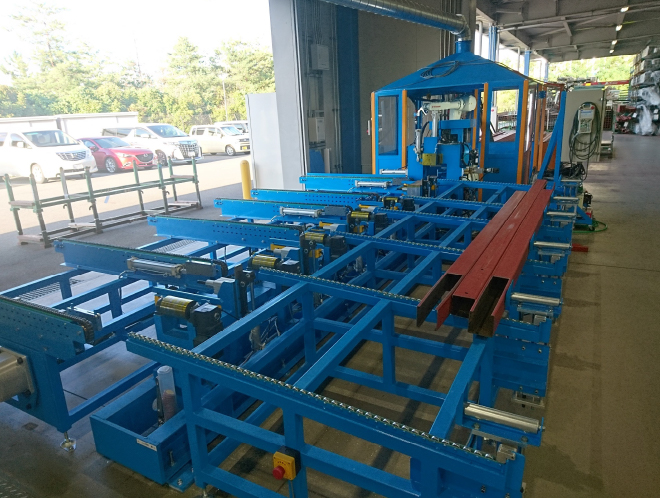

  • ロボット加工機

    ロボット加工機

  • 組立機

    組立機

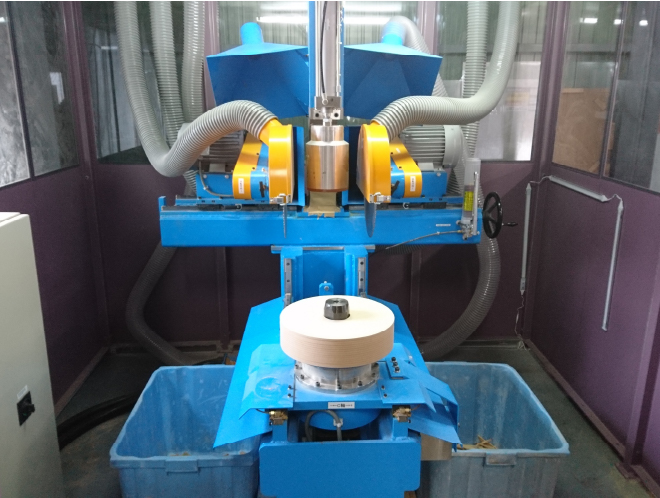

  • Wカットソー

    W カットソー

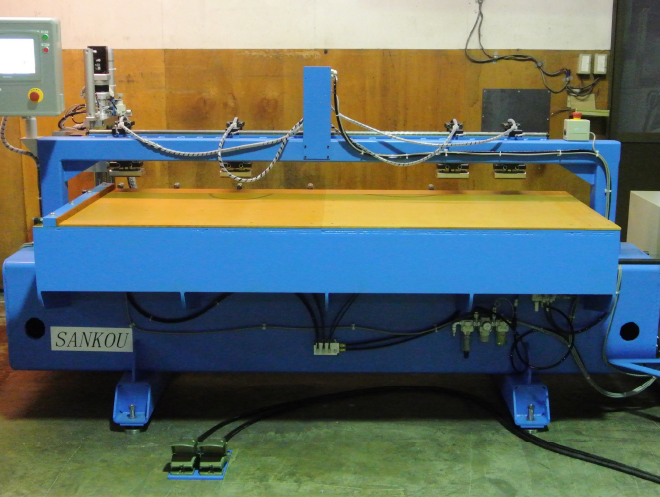

  • NC木口ボーリング

    NC 木口ボーリング

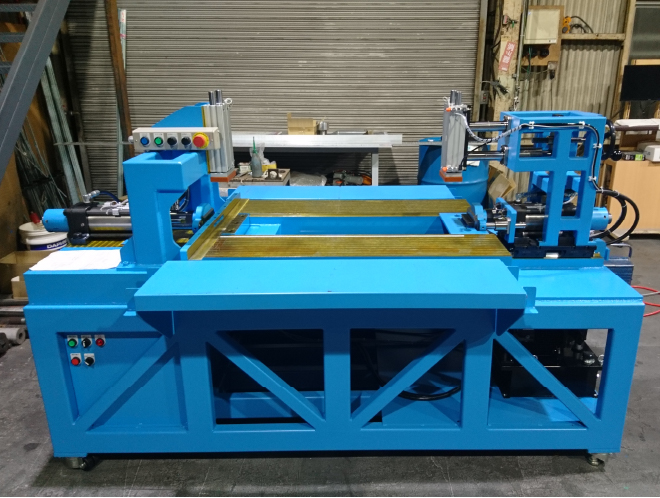

  • グレーチング油圧カシメ機

    グレーチング油圧カシメ機

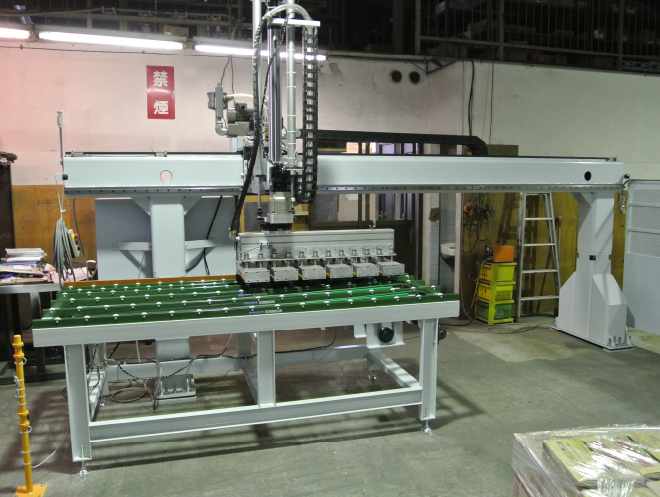

  • リフティングローダー

    リフティングローダー

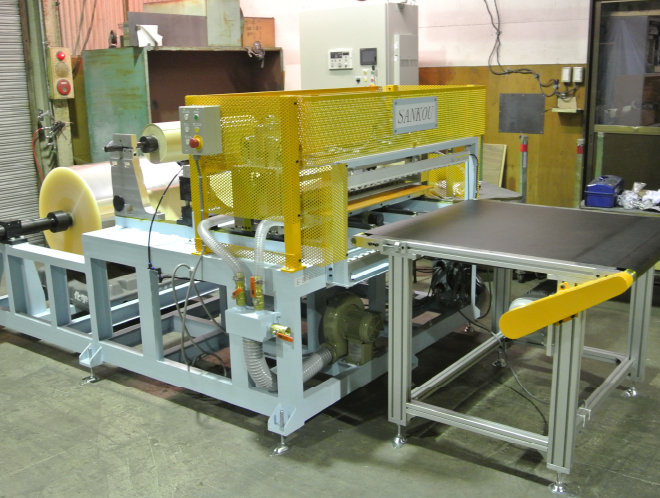

  • オートシートカッター

    オートシートカッター
